ﺷﯿﺮﻫﺎی یکطرفه

کلیات ﺷﯿﺮﻫﺎی یک طرفه و تعاریف

ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﺩﺭ ﺑﺮﮔﯿﺮﻧﺪﻩ ﺍﻃﻼﻋﺎﺕ ﻓﻨﯽ ﻋﻤﻮﻣﯽ ﺑﺮﺍی ﻧﺼﺐ ﺷﯿﺮﻫﺎی ﯾﮑﻄﺮﻓﻪ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﺩﺭ ﮐﺎﺭﻫﺎی ﺧﻄﻮﻁ ﺍﻧﺘﻘﺎﻝ ﺁﺏ، ﺷﺒﮑﻪ ﺗﻮﺯﯾﻊ ﺁﺏ و ﻃﺮﺡﻫﺎی ﺗﺼﻔﯿﻪﺧﺎﻧﻪﻫﺎ و ﺗﻠﻤﺒﻪﺧﺎﻧﻪﻫﺎی ﺁﺏ و ﻓﺎﺿﻼﺏ ﺷﻬﺮی ﺍﺳﺖ.ﺩﺭ ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﺿﻤﻦ ﺍﺭﺍﺋﻪ ﺗﻮﺿﯿﺤﺎﺕ ﻋﻤﻮﻣﯽ ﺩﺭ ﻣﻮﺭﺩ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎ و ﺩﺳﺘﻮﺭﺍﻟﻌﻤﻞﻫﺎی ﺳﺎﺧﺖ ﺷﯿﺮ ﺑﻪ ﺭوﺷﻬﺎی ﺍﺟﺮﺍی ﮐﺎﺭ، ﺗﺤﻮﯾﻞ، ﺣﻤﻞ، ﻧﮕﻬﺪﺍﺭی، ﻧﺼﺐ، ﺑﺎﺯﺭﺳﯽ و ﺁﺯﻣﺎﯾﺶﻫﺎی ﭘﺲ ﺍﺯ ﻧﺼﺐ و ﺭﺍﻩﺍﻧﺪﺍﺯی ﺗﻮﺳﻂ ﭘﯿﻤﺎﻧﮑﺎﺭ ﭘﺮﺩﺍﺧﺘﻪ ﻣﯽﺷﻮﺩ.
ﺁﻧﭽﻪ ﺩﺭ ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﺑﻪ ﻋﻨﻮﺍﻥ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎی ﺗﻮﻟﯿﺪ و ﺳﺎﺧﺖ ﺷﯿﺮﻫﺎ (ﻗﺒﻞ ﺍﺯ ﺗﺤﻮﯾﻞ ﺑﻪ ﭘﯿﻤﺎﻧﮑﺎﺭ) ﻧﻮﺷﺘﻪ ﺷﺪﻩ ﺑﻪ ﻣﻨﻈﻮﺭ ﺗﻮﺟﯿﻪ و ﺭﺍﻫﻨﻤﺎﯾﯽ ﺩﺳﺘﮕﺎﻩ ﺍﺟﺮﺍﯾﯽ و ﮐﺎﺭﻓﺮﻣﺎ ﺑﻪ ﻫﻨﮕﺎﻡ ﺗﻬﯿﻪ ﺍﯾﻦ ﺷﯿﺮﻫﺎ ﺑﻮﺩﻩ و ﺍﺭﺗﺒﺎﻃﯽ ﺑــﻪ ﻋﻤﻠﯿﺎﺕ ﻧﺼﺐ و ﺳﺎﯾﺮ ﻣﻨﺪﺭﺟﺎﺕ ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﻧﺪﺍﺷﺘﻪ و ﻣﻨﻀﻢ ﺑﻪ ﺍﺳﻨﺎﺩ ﭘﯿﻤﺎﻥ ﺗﻠﻘﯽ ﻧﻤﯽﺷﻮﺩ. ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﺗﮑﻤﯿﻠﯽ ﺍﺿﺎﻓﯽ ﺑﻪ ﻣﻨﻈﻮﺭ ﺗﺤﻮﯾﻞ ﺑﺎﺭﮔﯿﺮی و ﻧﺼﺐ، ﺁﺯﻣﺎﯾﺶ و ﺭﺍﻩﺍﻧﺪﺍﺯی ﺻﺤﯿﺢ ﺗﻮﺳﻂ ﭘﯿﻤﺎﻧﮑﺎﺭ ﺣﺴﺐ ﻣﻮﺭﺩ ﺩﺭ ﻣﺸﺨﺼﺎﺕ ﻃﺮﺡ ﺩﺭﺝ ﺷﺪﻩ ﺍﺳﺖ. ﻋﻼوﻩ ﺑﺮ ﺁﻥ ﺍﺷﮑﺎﻝ و ﻣﺸﺨﺼﺎﺕ ﺍﺭﺍﺋﻪ ﺷﺪﻩ ﺩﺭ ﻗﺴﻤﺘﻬﺎی ﻣﺨﺘﻠﻒ ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﺗﻨﻬﺎ ﺑﻪ ﻋﻨﻮﺍﻥ ﺭﺍﻫﻨﻤﺎ ﺍﺭﺍﺋﻪ و ﺍﻃﻼﻋﺎﺕ ﻣﻮﺭﺩ ﻟﺰوﻡ ﺑﺮﺍی ﺍﺟﺮﺍی ﮐﺎﻣﻞ ﻋﻤﻠﯿﺎﺕ ﺗﻮﺳﻂ ﻣﻬﻨﺪﺱ ﻣﺸﺎوﺭ ﺩﺭ ﻣﺸﺨﺼﺎﺕ ﻃﺮﺡ ﺩﺍﺩﻩ ﺷﺪﻩ ﺍﺳﺖ.

ﺗﻌﺎﺭﯾﻒ شیرهای یکشرفه

ﻗﺴﻤﺖ ﺗﻌﺎﺭﯾﻒ و ﺍﺻﻄﻼﺣﺎﺕ ﻣﺘﺪﺍوﻝ ﺩﺭ ﻣﻌﺮﻓﯽ و ﺷﻨﺎﺳﺎﯾﯽ ﺷﯿﺮﻫﺎ ﺑﻪ ﺑﻨﺪ (2-1-1-2-4) ﺗﻌﺎﺭﯾﻒ ﺷﯿﺮ ﻗﻄﻊ و وﺻﻞ ﭘﺮوﺍﻧﻪﺍی ﻣﺮﺍﺟﻌﻪ ﺷﻮﺩ.

ﺗﻘﺴﯿﻢﺑﻨﺪی ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ

ﺷﯿﺮﻫﺎی ﯾﮑﻄﺮﻓﻪ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺤﻞ ﻧﺼﺐ و ﻧﻮﻉ ﮐﺎﺭﺑﺮﺩ ﺑﻪ ﺷﺮﺡ ﺯﯾﺮ ﺩﺳﺘﻪﺑﻨﺪی ﻣﯽﺷﻮﻧﺪ :

ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﻟﻮﻻﯾﯽ

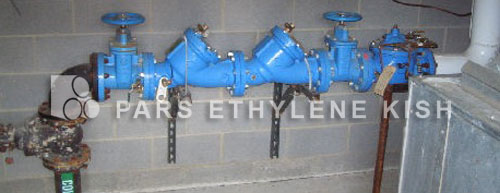

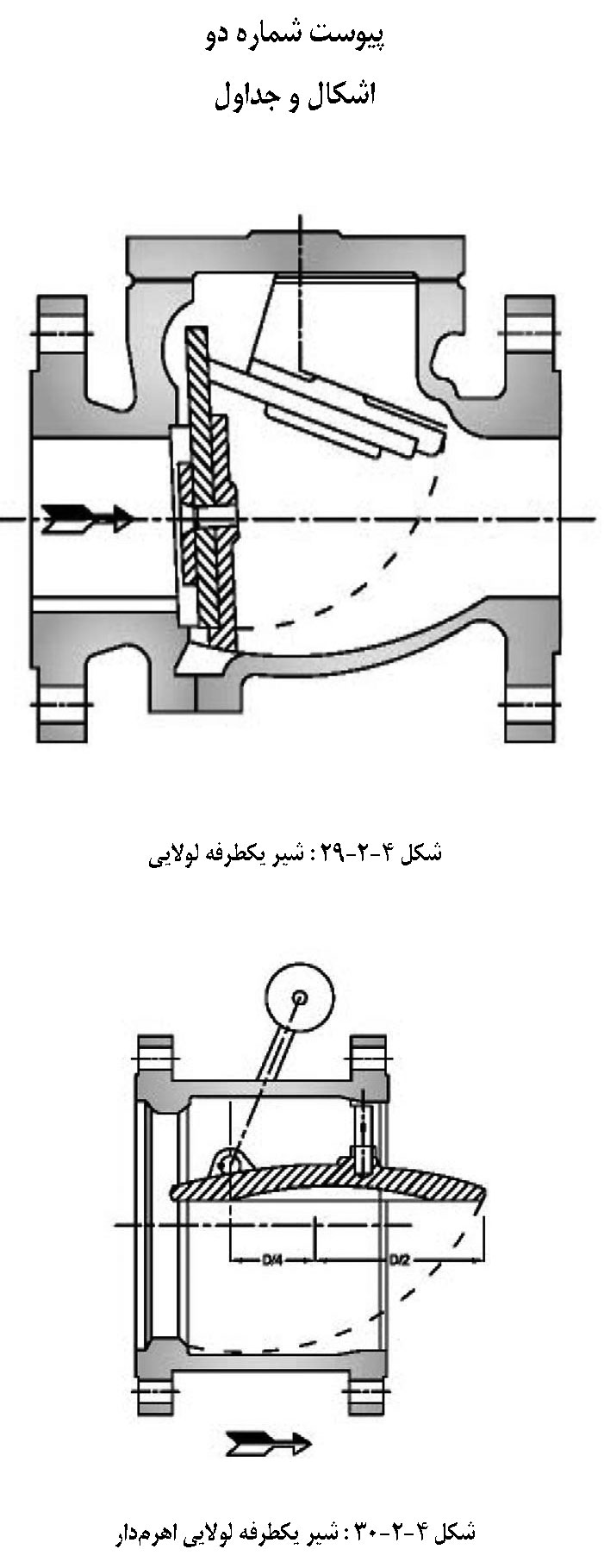

ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﺑﺮﺍی ﺟﻠﻮﮔﯿﺮی ﺍﺯ ﺑﺮﮔﺸﺖ ﺟﺮﯾﺎﻥ ﺩﺭ ﺍﻧﺸﻌﺎﺏ ﻣﺸﺘﺮﮐﯿﻦ، ﻧﻘﺎﻁ ﺧﺎﺻﯽ ﺍﺯ ﺷﺒﮑﻪﻫﺎی ﺣﻠﻘﻮی و ﺣﺴﺐ ﻣﻮﺭﺩ ﺗﻠﻤﺒﻪﺧﺎﻧﻪﻫﺎ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽﮔﯿﺮﺩ. ﻋﻤﻠﮑﺮﺩ ﺍﯾﻦ ﺷﯿﺮﻫﺎ ﺑﻪ ﺻﻮﺭﺕ ﺧﻮﺩﮐﺎﺭ ﺑﻪ وﺳﯿﻠﻪ وﺯﻥ ﺩﺭﯾﭽﻪ ﺷﯿﺮ و ﭼﺮﺧﺶ ﺩﺭﯾﭽﻪ ﺣﻮﻝ ﻣﺤﻮﺭ ﺷﯿﺮ ﻋﻤﻞ ﺑﺴﺘﻦ و ﻗﻄﻊ ﺟﺮﯾﺎﻥ ﺭﺍ ﺍﻧﺠﺎﻡ ﻣﯽﺩﻫﺪ ﺷﮑﻞ ﺷﻤﺎﺭﻩ: 29-2-4 و 35-2-4
ﺩﺭ ﻗﻄﺮﻫﺎی ﺑﺰﺭگ ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ (ﻣﻌﻤﻮﻻً ﺍﺯ DN250 ﺑﻪ ﺑﺎﻻ) ﺑﻪ ﻣﻨﻈﻮﺭ ﮐﻤﮏ ﺑﻪ ﮔﺸﺘﺎوﺭ ﺑﺴﺘﻦ ﺩﺭﯾﭽﻪ ﺷﯿﺮ، ﺍﻫﺮﻡ ﺁﻥ ﺑﻪ وﺯﻧﻪ ﻣﺠﻬﺰ ﻣﯽﺷﻮﺩ.
ﺑﺮﺍی ﮐﺎﺭﺑﺮﺩ ﺩﺭ ﺍﻗﻄﺎﺭ ﺑﺰﺭﮔﺘﺮ ﺍﺯ ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﻟﻮﻻﯾﯽ ﻣﺠﻬﺰ ﺑﻪ ﺍﻫﺮﻡ و وﺯﻧﻪ ﺑﺎ ﺷﮑﻞ ﺑﺪﻧﻪ و ﺩﺭﯾﭽﻪ ﻣﺸﺎﺑﻪ ﺷﯿﺮ ﭘﺮوﺍﻧﻪﺍی (ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﺍﻫﺮﻡ وﺯﻧﻪ ﺍی ﻣﺪﻝ ﭘﺮوﺍﻧﻪﺍی1 ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽﺷﻮﺩ (ﺷﮑﻞ ﺷﻤﺎﺭﻩ .30-2-4)

ﺷﯿﺮ ﺧﻂ ﺑﻨﺪ

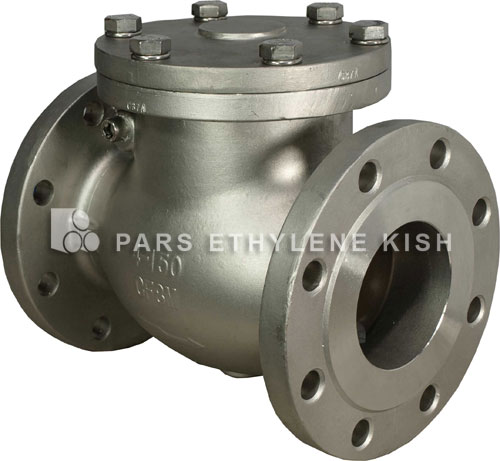

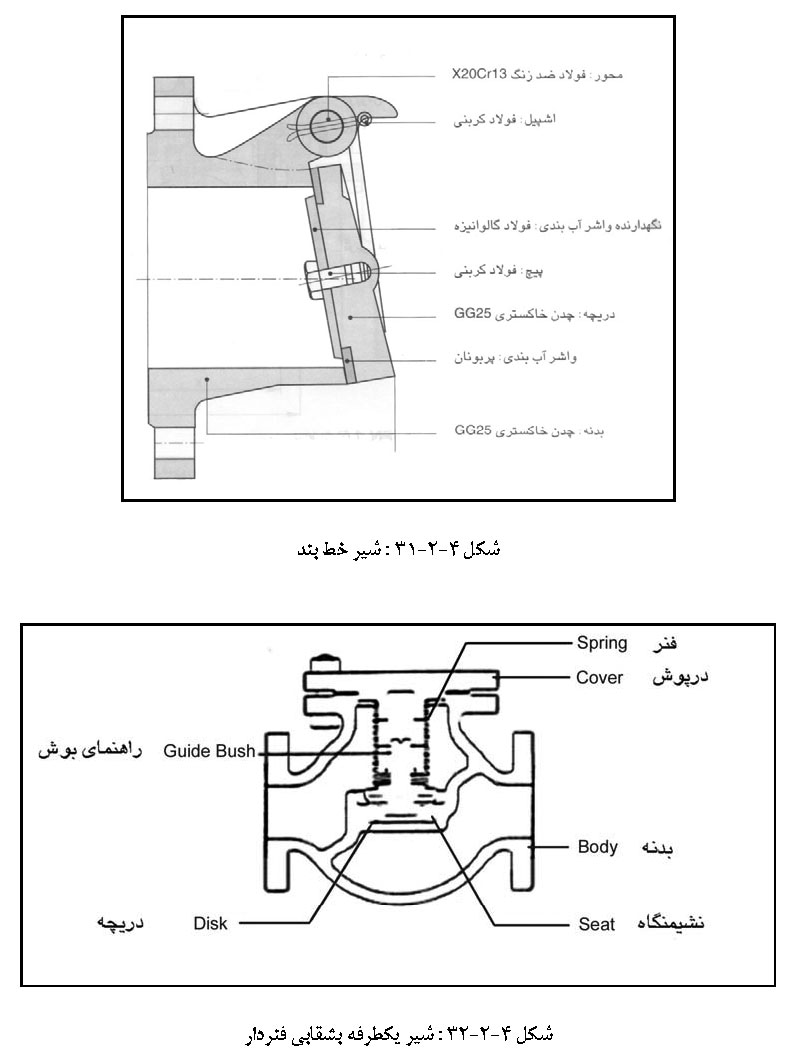

ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﺑﻪ ﻣﻨﻈﻮﺭ ﺟﻠﻮﮔﯿﺮی ﺍﺯ ﺑﺮﮔﺸﺖ ﻫﺮﺯﺍﺏ ﺑﻪ ﺩﺍﺧﻞ ﺷﺒﮑﻪ ﺩﺭ ﻣﺤﻞ ﺗﺨﻠﯿﻪ ﺷﺴﺘﺸﻮی ﺧﻄﻮﻁ ﺷﺒﮑﻪ و ﺧﻂ ﺍﻧﺘﻘﺎﻝ ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽﺷﻮﺩ. ﺭوﺵ ﻋﻤﻠﮑﺮﺩ ﺍﯾﻦ ﺷﯿﺮ ﺑﻪ ﺻﻮﺭﺕ وﺯﻧﯽ و ﻣﺎﻧﻨﺪ ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﻟﻮﻻﯾﯽ ﺍﺳﺖ ﺷﮑﻞ ﺷﻤﺎﺭﻩ .(31-2-4)

ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﺑﺪوﻥ ﺿﺮﺑﻪ ﻓﺸﺎﺭی ﺁﺏ

ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﺑﺎ ﺑﺴﺘﻦ ﺳﺮﯾﻊ ﺩﺭﯾﭽﻪ ﺩﺭ ﻫﻨﮕﺎﻡ ﻗﻄﻊ ﺟﺮﯾﺎﻥ ﺩﺭ ﺟﻬﺖ ﺍﺻﻠﯽ ﺍﺯ ﺗﻮﻟﯿﺪ ﻣﻮﺝ ﻓﺸﺎﺭی ﺿﺮﺑﻪ ﺍی ﺩﺭ ﻟﻮﻟﻪ ﺟﻠﻮﮔﯿﺮی ﻣﯽﻧﻤﺎﯾﺪ و ﺩﺍﺭﺍی ﺍﻧﻮﺍﻉ ﮔﻮﻧﺎﮔﻮﻥ ﺑﻪ ﺷﺮﺡ ﺯﯾﺮ ﺍﺳﺖ :

ﺍﻟﻒ) ﺷﯿﺮﯾﮑﻄﺮﻓﻪ ﺑﺸﻘﺎﺑﯽ ﻓﻨﺮﺩﺍﺭ :

ﺩﺭ ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﺟﺮﯾﺎﻥ ﺍﺯ ﺯﯾﺮ ﺩﺭﯾﭽﻪ ﺑﺸﻘﺎﺑﯽ ﺑﻪ ﻃﺮﻑ ﺑﺎﻻ ﺣﺮﮐﺖ ﻣﯽﻧﻤﺎﯾﺪ و ﺑﺎ ﻗﻄﻊ ﺟﺮﯾﺎﻥ، ﻓﻨﺮ ﺭوی ﺑﺸﻘﺎﺏ ﺑﻼﻓﺎﺻﻠﻪ ﺷﯿﺮ ﺭﺍ ﻣﺴﺪوﺩ ﻣﯽﻧﻤﺎﯾﺪ ﺷﮑﻞ ﺷﻤﺎﺭﻩ .(32-2-4)

ﺏ) ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﻓﻨﺮﺩﺍﺭ ﺩو ﺩﺭﯾﭽﻪ‌ﺍی :

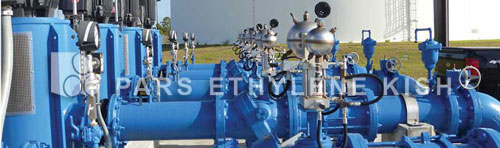

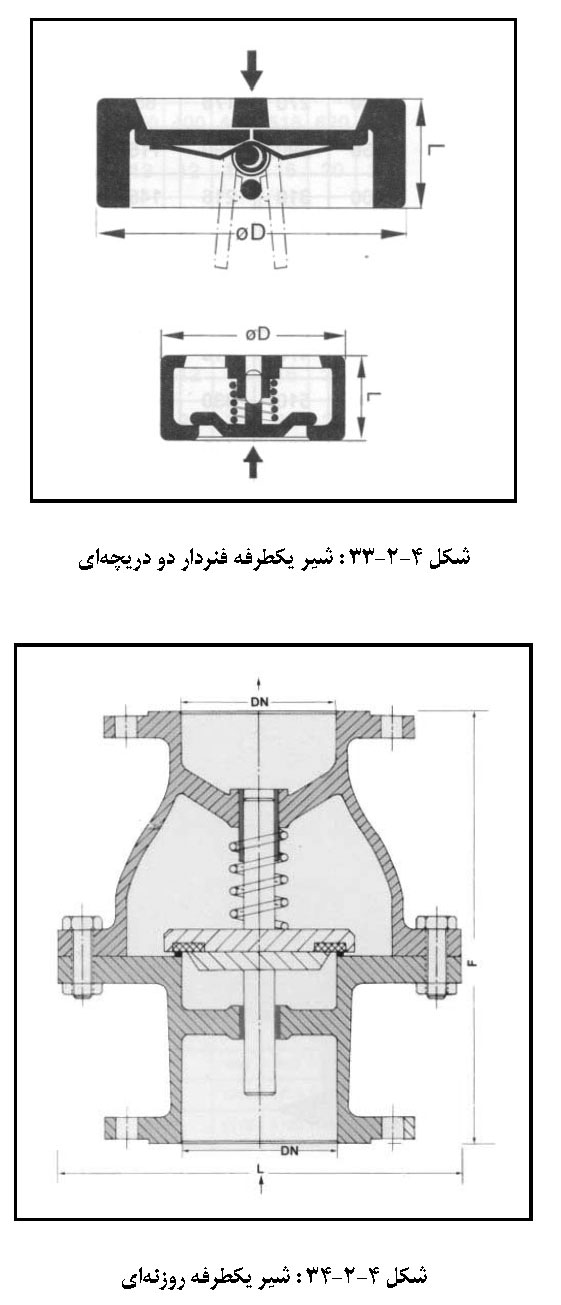

ﺩﺭ ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﺩو ﺩﺭﯾﭽﻪ ﺣﻮﻝ ﻣﺤﻮﺭی ﮐﻪ ﺩﺭ ﻣﺮﮐﺰ ﺷﯿﺮ ﻗﺮﺍﺭ ﮔﺮﻓﺘﻪ ﻣﯽﭼﺮﺧﻨﺪ و ﺑﺎ ﻗﻄﻊ ﺟﺮﯾﺎﻥ ﺑﻪ وﺳﯿﻠﻪ ﻧﯿﺮوی ﻓﻨﺮ ﻣﺘﺼـــﻞ ﺑﻪ ﺩﺭﯾﭽﻪﻫﺎ ﺟﺮﯾــــﺎﻥ ﺭﺍ ﺑﻼﻓﺎﺻﻠﻪ ﻣﺴـــﺪوﺩ ﻣﯽﻧﻤﺎﯾﻨﺪ ( ﺷﮑﻞ ﺷﻤﺎﺭﻩ .33-2-4)

پ) ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﺭوﺯﻧﻪﺍی :

ﺩﺭ ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺷﮑﻞ ﺭوﺯﻧﻪ ﺍی ﺩﺭﯾﭽﻪ ﺟﺮﯾﺎﻥ ﺩﺭ ﻫﻨﮕﺎﻡ وﺭوﺩ ﺑﻪ ﺷﯿﺮ ﺑﻪ ﺩو ﻣﺤﻔﻈﻪ ﺭوﺯﻧﻪ ﺍی ﺷﮑﻞ وﺍﺭﺩ ﻣﯽﺷﻮﺩ و ﺑﺎﺗﻮﺟﻪ ﺑﻪ ﻓﺎﺻﻠﻪ ﺑﺴﯿﺎﺭ ﺍﻧﺪک ﺣﺮﮐﺖ ﺩﺭﯾﭽﻪ ﺩﺭ ﻫﻨﮕﺎﻡ ﺑﺴﺘﻪ ﺷﺪﻥ ﺍﺯ ﺗﻮﻟﯿﺪ ﻣﻮﺝ ﻓﺸﺎﺭی و ﺿﺮﺑﻪ ﻗﻮچ ﺟﻠﻮﮔﯿﺮی ﻧﻤﻮﺩﻩ و ﺩﺍﺭﺍی ﺍﻓﺖ ﻓﺸﺎﺭ ﺑﺴﯿﺎﺭ ﻧﺎﭼﯿــﺰ ﺍﺳﺖ ﺷﮑﻞ ﺷﻤﺎﺭﻩ .(34-2-4)

ﺕ) ﺷﯿﺮ ﯾﮑﻄﺮﻓﻪ ﺳﻮﭘﺎﭘﯽ :

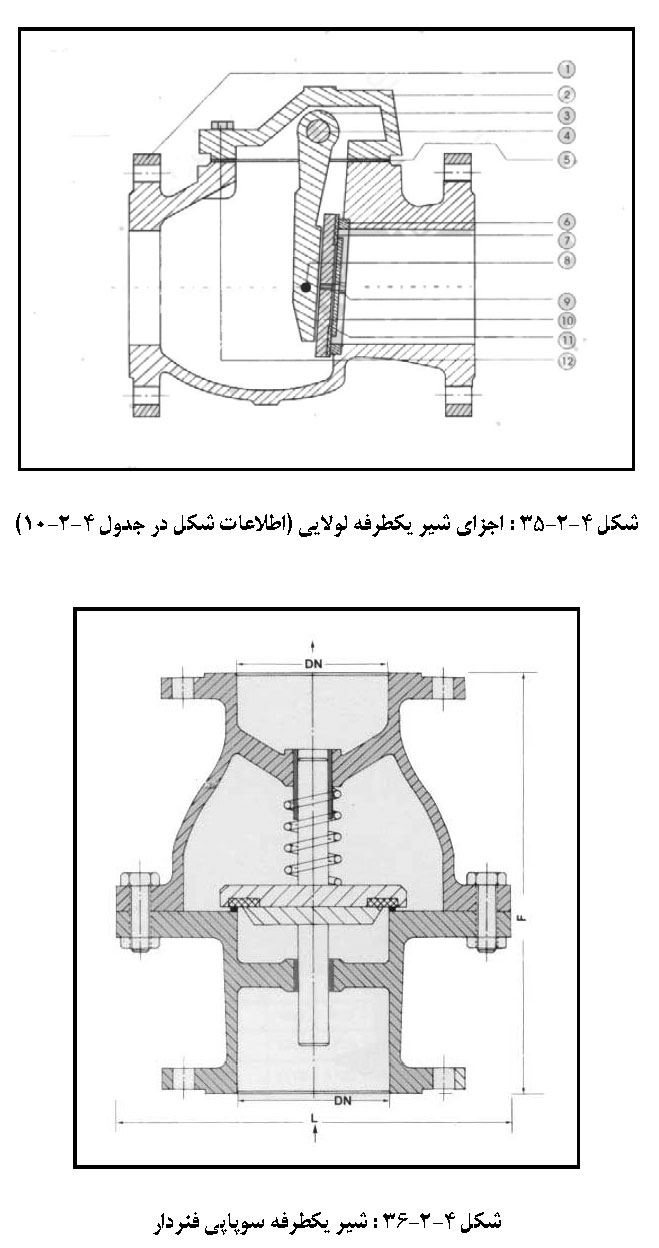

ﺩﺭ ﺍﯾﻦ ﻧﻮﻉ ﺷﯿﺮ ﻣﻌﻤﻮﻻً ﺟﻠﻮﮔﯿﺮی ﺍﺯ ﻓﺮﺍﺭ ﺁﺏ ﺗﻮﺳﻂ وﺯﻥ ﺩﯾﺴﮏ ﯾﺎ ﻓﻨﺮ و ﺩﯾﺴﮏ ﺻﻮﺭﺕ ﻣﯽﮔﯿﺮﺩ و ﺍﺯ ﺁﻥ ﺑﻪ ﻣﻨﻈﻮﺭ ﻧﮕﻬﺪﺍﺭی ﺁﺏ ﺩﺭ ﺧﻂ ﻣﮑﺶ ﺑﻪ ﻫﻨﮕﺎﻡ ﺧﺎﻣﻮﺵ ﺑﻮﺩﻥ ﺗﻠﻤﺒﻪﺧﺎﻧﻪ ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽﺷــــﻮﺩ ﺷﮑﻞ ﺷﻤﺎﺭﻩ .(36-2-4)

ﺍﺳﺘﺎﻧﺪﺍﺭد شیرهای یک طرفه

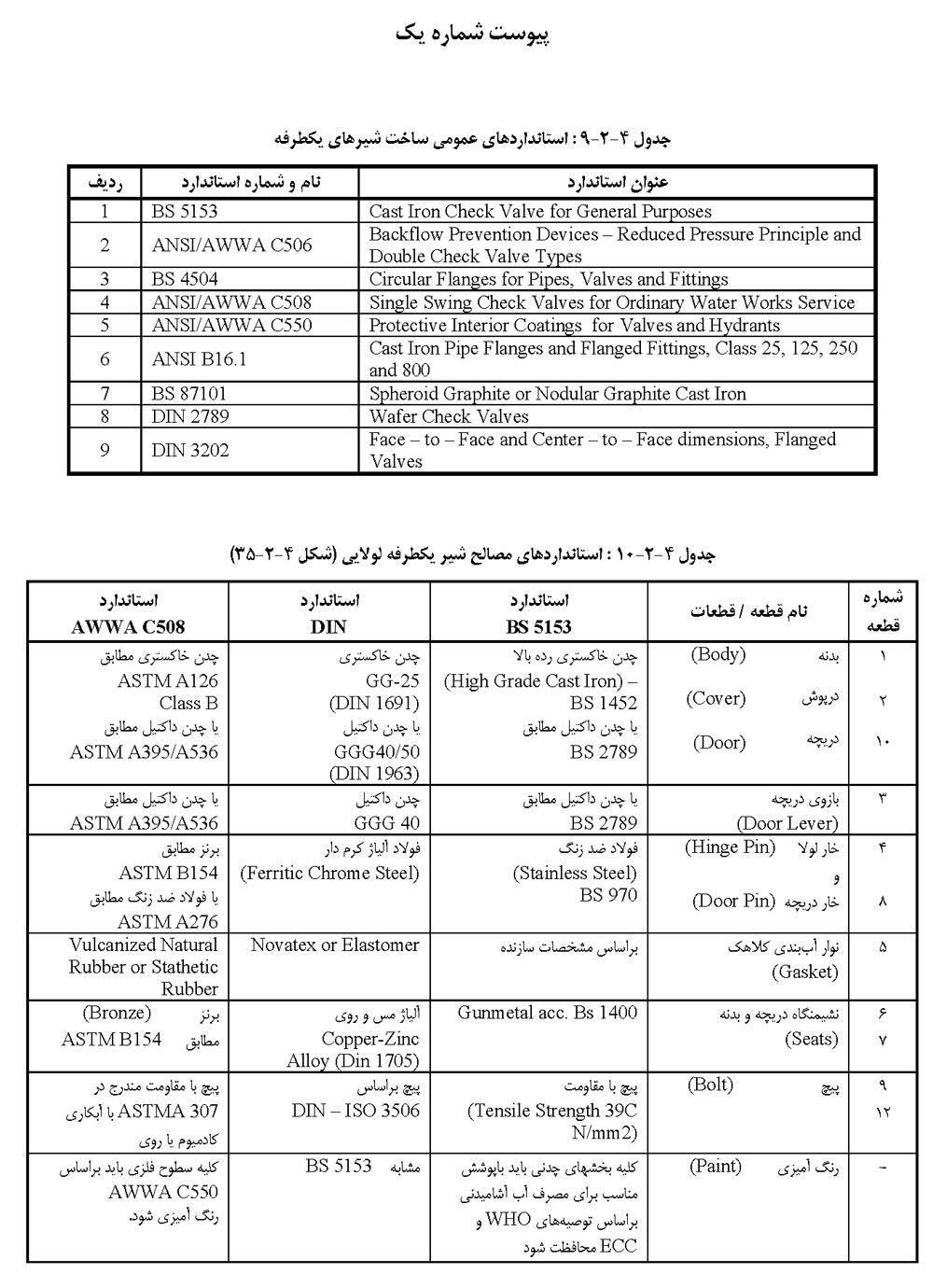

ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﺷﺎﻣﻞ ﺗﺤﻮﯾﻞ، ﺣﻤﻞ، ﻧﮕﻬﺪﺍﺭی، ﻧﺼﺐ، ﺑﺎﺯﺭﺳﯽ و ﺁﺯﻣﺎﯾﺶﻫﺎی ﭘﺲ ﺍﺯ ﻧﺼﺐ و ﺭﺍﻩ ﺍﻧﺪﺍﺯی ﺍﺳﺖ. ﻓﻬﺮﺳﺖ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎی ﻣﻌﺘﺒﺮ ﮐﻪ ﺩﺭ ﺳﺎﺧﺖ، ﺁﺯﻣﺎﯾﺶ و ﺭﺍﻩﺍﻧﺪﺍﺯی ﺷﯿﺮﻫﺎی ﯾﮑﻄﺮﻓﻪ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽ ﮔﯿﺮﻧﺪ، ﺩﺭ ﺟﺪﺍوﻝ ﺷﻤـــﺎﺭﻩ (9-2-4) و (10-2-4) ﭘﯿﻮﺳﺖ ﺷﻤﺎﺭﻩ ﯾﮏ ﺍﯾﻦ ﺑﺨﺶ ﺁوﺭﺩﻩ ﻣﯽﺷﻮﺩ.
ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎی ﻣﺮﺑﻮﻁ ﺑﻪ ﺳﺎﺧﺖ ﺷﯿﺮﻫﺎی ﯾﮑﻄﺮﻓﻪ ﺗﻨﻬﺎ ﺑﻪ ﻋﻨﻮﺍﻥ ﺭﺍﻫﻨﻤﺎ ﺩﺭ ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﺁوﺭﺩﻩ ﻣﯽﺷﻮﺩ. ﭼﻨﺎﻧﭽﻪ ﺩﺭ ﭘﺎﺭﻩﺍی ﺍﺯ ﻣﻮﺍﺭﺩ ﺍﯾﻦ ﻣﺸﺨﺼﺎﺕ ﻓﻨﯽ ﮐﻔﺎﯾﺖ ﻧﻨﻤﺎﯾﺪ، ﺣﺴﺐ ﻣﻮﺭﺩ ﻣﯽﺗﻮﺍﻥ ﺑﻪ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎی ﻣﻌﺘﺒﺮ ﺍﺷﺎﺭﻩ ﺷﺪﻩ ﺑﻪ ﺗﺮﺗﯿﺐ ﺍﺳﺘﺎﻧــــــــــــــــــــﺪﺍﺭﺩ DIN, BSI, ISOو ANSI / AWWA ﻣﻨﺪﺭﺝ ﺩﺭ ﺟﺪﺍوﻝ ﻣﺬﮐﻮﺭ ﻣﺮﺍﺟﻌﻪ ﻧﻤﻮﺩ.

ﺳﺎﯾﺮ ﻣﻮﺍﺭﺩ شیرهای یکطرفه

ﺑـــﻪ ﻣﻨﻈﻮﺭ ﺗﺤﻮﯾﻞ ﻣﺼﺎﻟﺢ، ﺣﻤﻞ، ﻧﮕﻬﺪﺍﺭی، ﻧﺼﺐ، ﺑﺎﺯﺭﺳﯽ و ﺭﺍﻩﺍﻧﺪﺍﺯی ﺷﯿﺮ ﯾﮑـــــﻄﺮﻓﻪ ﺑﻪ ﺑﻨــــﺪﻫﺎی (5-1-1-2-4) ﺍﻟﯽ (8-1-1-2-4) ﺷﯿﺮﻫﺎی ﻗﻄﻊ و وﺻﻞ ﭘﺮوﺍﻧﻪﺍی ﻣﺮﺍﺟﻌﻪ ﺷﻮﺩ.ﻫﻤﭽﻨﯿﻦ ﺩﺭ ﻣﻮﺭﺩ ﻧﺼﺐ ﺷﯿﺮﻫﺎی ﯾﮑﻄﺮﻓﻪ ﭘﯿﻤﺎﻧﮑﺎﺭ ﻣﻮﻇﻒ ﺍﺳﺖ ﻫﻨﮕﺎﻡ ﻧﺼﺐ ﺑﻪ ﺟﻬﺖ ﻣﺸﺨﺺ ﺷﺪﻩ ﺩﺭ ﺭوی ﺑﺪﻧﻪ ﺷﯿﺮ ﺗﻮﺟﻪ ﻧﻤﻮﺩﻩ و ﺷﯿﺮ ﺭﺍ ﺩﺭ ﺟﻬﺖ ﺻﺤﯿﺢ ﺩﺭ ﺧﻂ ﻟﻮﻟﻪ ﻧﺼﺐ ﻧﻤﺎﯾﺪ.

ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎی ﻋﻤﻮﻣﯽ ﺳﺎﺧﺖ ﺷﯿﺮﻫﺎی ﯾﮑﻄﺮﻓﻪ
