ﻟﻮﻟﻪﻫﺎی بتنی

ﻓﺼﻞ ﺳﻮﻡ ـ ﺑﺨﺶ دوم : اتصالات و شیوه متصل نمودن لوله‌های بتنی

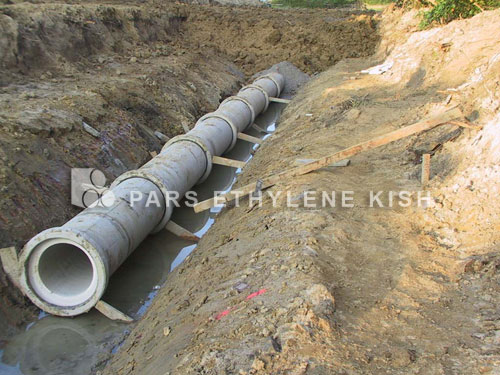

8-2-3 ﺍﺗﺼﺎﻻﺕ

ﺍﺗﺼﺎﻝ ﻟﻮﻟﻪﻫﺎی ﺑﺘﻨﯽ ﺑﻪ ﺻﻮﺭﺕ ﻓﺸﺎﺭی و ﺩﺭ ﺩو ﻧﻮﻉ ﺳﺮﺳﺎﺩﻩ و ﺳﺮﮐﺎﺳﻪ و ﯾﺎ ﮐﺎﻡ و ﺯﺑﺎﻧﻪ ﺍﻧﺠﺎﻡ ﻣﯽﺷﻮﺩ. ﺩﺭ ﻫﺮ ﺩو ﻧﻮﻉ ﺍﺗﺼﺎﻟﯽ، ﺁﺏﺑﻨﺪی ﺗﻮﺳﻂ وﺍﺷﺮﻫﺎی ﻻﺳﺘﯿﮑﯽ ﺗﺄﻣﯿﻦ ﻣﯽﮔﺮﺩﺩ. وﺍﺷﺮﻫﺎ ﺑﺎﯾﺪ ﺑﺮﺍﺳﺎﺱ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎی ﻣﻌﺘﺒﺮ و ﺑﻪ ﻋﻨﻮﺍﻥ ﻣﺜﺎﻝ ASTM ﺗﻮﻟﯿﺪ ﺷﺪﻩ ﺑﺎﺷﻨﺪ.

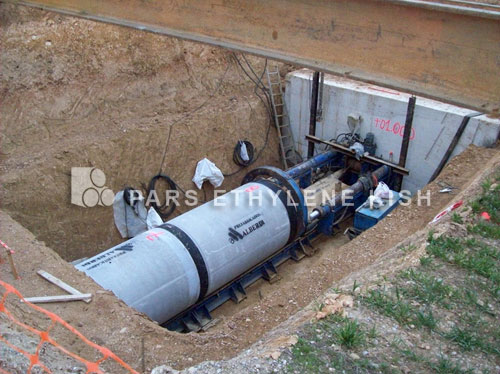

1-8-2-3 ﺍﺗﺼﺎﻝ ﻓﺸﺎﺭی ﻧﻮﻉ ﺍوﻝ

ﺩﺭ ﺍﯾﻦ ﻧﻮﻉ ﺍﺗﺼﺎﻝ از لوله‌های بتنی ، ﯾﮏ ﺳﺮﻟﻮﻟﻪ ﺑﻪ ﺻﻮﺭﺕ ﮐﺎﺳﻪ و ﺳﺮ ﺩﯾﮕﺮ ﺳﺎﺩﻩ ﻣﯽﺑﺎﺷﺪ ﮐﻪ ﺩﺭ ﺩﺍﺧﻞ ﯾﮑﺪﯾﮕﺮ ﻗﺮﺍﺭ ﮔﺮﻓﺘﻪ و ﺗﻮﺳﻂ وﺍﺷﺮ ﻻﺳﺘﯿﮑﯽ ﺁﺏﺑﻨﺪی ﻣﯽﺷﻮﻧﺪ. ﺍﺻﻮﻝ ﺍﯾﻦ ﻧﻮﻉ ﺍﺗﺼﺎﻝ ﻣﺎﻧﻨﺪ ﺍﺗﺼﺎﻻﺕ ﻣﺸﺎﺑﻪ ﺩﺭ ﺳﺎﯾﺮ ﻟﻮﻟﻪﻫﺎ، ﻣﺎﻧﻨﺪ ﺍﺗﺼﺎﻻﺕ ﻧﻮﻉ ﻓﺸﺎﺭی ﻟﻮﻟﻪﻫﺎی ﭼﺪﻥ ﻧﺸﮑﻦ و ﺑﺘﻦ ﻣﺴﻠﺢ ﺗﺤﺖ ﻓﺸﺎﺭ ﻣﯽﺑﺎﺷﺪ.

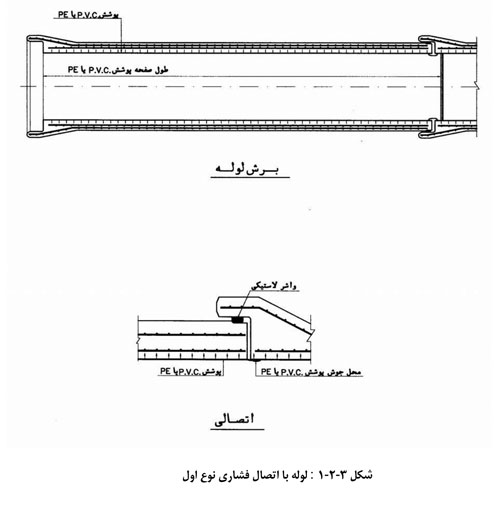

ﺩﺭ ﺷﮑﻞ ﺷﻤﺎﺭﻩ (1-2-3)، ﺍﺗﺼﺎﻝ ﻓﺸﺎﺭی ﻧﻮﻉ ﺍوﻝ ﯾﮏ ﻟﻮﻟﻪ ﺑﺘﻦ ﻣﺴﻠﺢ ﻓﺎﺿﻼﺑﯽ ﺑﻪ ﻋﻨﻮﺍﻥ ﻧﻤﻮﻧﻪ ﻧﺸﺎﻥ ﺩﺍﺩﻩ ﺷﺪﻩ ﺍﺳﺖ.

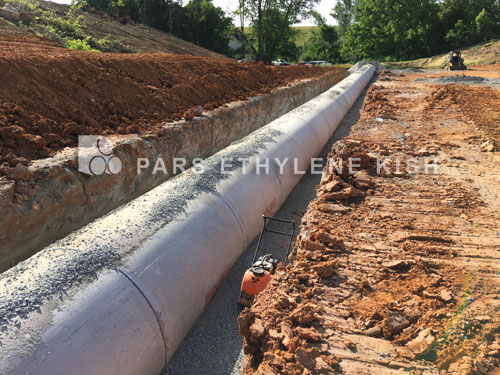

2-8-2-3 ﺍﺗﺼﺎﻝ ﻓﺸﺎﺭی ﻧﻮﻉ ﺩوﻡ

ﺩﺭ ﺍﯾﻦ ﻧﻮﻉ ﺍﺗﺼﺎﻝ، ﻟﻮﻟﻪﻫﺎ ﺑﻪ ﺻﻮﺭﺕ ﮐﺎﻡ و ﺯﺑﺎﻧﻪ ﺑﻪ ﯾﮑﺪﯾﮕﺮ ﻣﺘﺼﻞ و ﺗﻮﺳﻂ وﺍﺷﺮ ﻻﺳﺘﯿﮑﯽ ﺁﺏﺑﻨﺪ ﻣﯽﺷﻮﻧﺪ. ﺍﺗﺼﺎﻝ ﮐــﺎﻡ و ﺯﺑﺎﻧﻪ ﻣﻌﻤﻮلا ﺑﺮﺍی ﻟﻮﻟﻪﻫﺎی ﺑﺎ ﻗﻄﺮ ﺑﯿﺶ ﺍﺯ 1200 ﻣﯿﻠﯿﻤﺘﺮ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽﮔﯿﺮﻧﺪ.
ﺩﺭ ﺷﮑﻞ ﺷﻤــﺎﺭﻩ (2-2-3) ﺍﺗﺼﺎﻝ ﻓﺸﺎﺭی ﻧﻮﻉ ﺩوﻡ ﯾﮏ ﻟﻮﻟﻪ ﺑﺘﻦ ﻣﺴﻠﺢ ﻓﺎﺿﻼﺑﯽ ﻧﺸﺎﻥ ﺩﺍﺩﻩ ﺷﺪﻩ ﺍﺳﺖ.

3-8-2-3 ﺍﺗﺼﺎﻝ ﭘﻮﺷﺶ ﻣﺤﺎﻓﻆ ﺩﺍﺧﻠﯽ

ﺻﻔﺤﺎﺕ ﭘﻮﺷﺶ ﻣﺤﺎﻓﻆ ﺩﺍﺧﻠﯽ ﺑﺎﯾﺪ ﺩﺭ ﻣﺤﻞ ﺍﺗﺼﺎﻻﺕ ﺑﻪ ﯾﮑﺪﯾﮕﺮ ﺟﻮﺵ ﺩﺍﺩﻩ ﺷﺪﻩ و ﯾﺎ ﺑﻪ ﻧﺤﻮ ﻣﻨﺎﺳﺐ ﺩﯾﮕــﺮی ﻣﺘﺼﻞ ﮔﺮﺩﻧﺪ.
ﺫﯾلا ﯾﮏ ﻧﻤﻮﻧﻪ ﺍﺯ ﻧﺤﻮﻩ ﺍﺗﺼﺎﻝ ﺍﯾﻦ ﺻﻔﺤﺎﺕ ﺑﻪ ﺻﻮﺭﺕ ﺟﻮﺵ ﺷــﺮﺡ ﺩﺍﺩﻩ ﻣﯽﺷﻮﺩ.ﺻﻔﺤﺎﺕ ﭘﻮﺷﺶ ﻣﺤﺎﻓﻆ ﺩﺍﺧﻠﯽ ﻟﻮﻟﻪ ﺩﺭ ﻣﺤﻞ ﺳﺮﺳﺎﺩﻩ و ﯾﺎ ﺯﺑﺎﻧﻪ، ﻫﻤﺎﻧﻄﻮﺭ ﮐﻪ ﺩﺭ ﺷﮑﻠﻬﺎی (1-2-3) و (2-2-3) ﻧﺸﺎﻥ ﺩﺍﺩﻩ ﺷﺪﻩ ﺍﺳﺖ، ﺑﻠﻨﺪﺗﺮ ﺑﻮﺩﻩ و ﺗﺎ ﺑﯿﺮوﻥ ﺳﺮ ﻟﻮﻟﻪ ﺍﺩﺍﻣﻪ ﺩﺍﺭﻧﺪ. ﺩﺭ ﻣﺤﻞ ﺍﺗﺼﺎﻝ، ﭘﻮﺷﺶ ﻣﺤﺎﻓﻆ ﺩﺍﺧﻠﯽ ﺩﺭ ﻗﺴﻤﺖ ﺳﺮﻟﻮﻟﻪ ﺑﺘﻨﯽ ﺣﺪوﺩ 10 ﺳﺎﻧﺘﯿﻤﺘﺮ ﺑﯿﺮوﻥﺯﺩﮔﯽ ﺩﺍﺷﺘﻪ و ﺑﻠﻨﺪﺗﺮ ﺍﺯ ﻟﻮﻟﻪ ﺍﺳﺖ. ﺑﺮﺍی ﺟﻮﺵ ﺩﺍﺩﻥ و ﺍﺗﺼﺎﻝ ﺍﯾﻦ ﺑﯿﺮوﻥﺯﺩﮔﯽ و ﺍﺗﺼﺎﻝ ﺍﯾﻦ ﺑﯿﺮوﻥﺯﺩﮔﯽ ﺑﻪ ﻟﺒﻪ ﭘﻮﺷﺶ ﻟﻮﻟﻪ ﺟﻠﻮﯾﯽ، ﺑﺎﯾﺪ ﺷﺎﺧﮑﻬﺎی ﺍﯾﻦ ﻗﺴﻤﺖ ﺍﺯ ﭘﻮﺷﺶ ﻗﺒﻼً ﺩﺭ ﮐﺎﺭﺧﺎﻧﻪ ﺗﺮﺍﺷﯿﺪﻩ ﺷﺪﻩ ﺑﺎﺷﺪ. ﭘﺲ ﺍﺯ ﺭوی ﻫﻢﺍﻧﺪﺍﺯی، ﺟﻮﺷﮑﺎﺭی ﻣﺤﻞ ﺍﺗﺼﺎﻝ ﭘﻮﺷﺶ ﺩو ﻟﻮﻟﻪ ﺗﻮﺳﻂ ﺍﯾﺴﺘﮕﺎﻩﻫﺎی ﻣﺨﺼﻮﺹ و ﺑﺎ ﺣﺮﺍﺭﺕ ﺣﺪوﺩ 200 ﺩﺭﺟﻪ ﺳﺎﻧﺘﯿﮕﺮﺍﺩ ﺑــﺮﺍی ﭘﻮﺷﺸﻬﺎی ﭘﻠﯽﺍﺗﯿﻠﻦ و ﺣﺪوﺩ 600 ﺩﺭﺟﻪ ﺳﺎﻧﺘﯿﮕﺮﺍﺩ ﺑﺮﺍی ﭘﻮﺷﺸﻬﺎی ﭘﯽ.وی.ﺳﯽ ﺍﻧﺠﺎﻡ ﻣﯽﺷﻮﺩ.
ﭘﯿﻤﺎﻧﮑــﺎﺭ ﻣﻮﻇﻒ ﺍﺳﺖ ﮐﻪ ﺍﺗﺼــﺎﻝ ﺻﻔﺤﺎﺕ ﭘﻮﺷﺶ ﻣﺤﺎﻓﻆ ﺩﺍﺧﻠﯽ ﻟﻮﻟﻪﻫﺎ ﺭﺍ ﺩﻗﯿﻘـًﺎ ﺑﺮﺍﺳﺎﺱ ﺩﺳﺘﻮﺭﺍﻟﻌﻤﻞﻫﺎی ﺳﺎﺯﻧﺪﻩ و ﻣﻬﻨﺪﺱ ﻣﺸﺎوﺭ ﺑﻪ ﻧﺤﻮی ﺑﺮﻗﺮﺍﺭ ﻧﻤﺎﯾﺪ ﮐﻪ ﭘﻮﺷﺶ ﻣﺤﺎﻓﻆ ﺩﺍﺧﻠﯽ ﺧﻂ ﺑﻪ ﺻﻮﺭﺕ ﯾﮑﭙﺎﺭﭼﻪ ﺩﺭﺁﻣﺪﻩ و ﻋﻤﻞ ﻧﻤﺎﯾﺪ.
