نصب شیرآلات و اتصالات و لوله گذاری در شیب

14-4-2 ﻧﺼﺐ ﺷﯿﺮﺁﻻﺕ و ﺍﺗﺼﺎﻻﺕ ﻓﻠﻨﺠﯽ

ﭘﯿﻤﺎﻧﮑﺎﺭ ﺑﺮﺍی ﻧﺼﺐ ﺷﯿﺮﺁﻻﺕ بر روی لوله‌‌های آزبست ﺑﺎﯾﺪ ﻣﻮﺍﺭﺩ ﻣﻨﺪﺭﺝ ﺩﺭ ﻧﮑﺎﺕ ﻣﺸﺘﺮک ﻟﻮﻟﻪﮔﺬﺍﺭی و ﻫﻤﭽﻨﯿﻦ ﺑﺨﺶ ﻣﺮﺑﻮﻁ ﺑﻪ ﻧﺼﺐ ﺷﯿﺮﺁﻻﺕ ﺭﺍ دقیقا ﺭﻋﺎﯾﺖ ﻧﻤﺎﯾﺪ.
ﻋﻤﺪﻩ ﺷﯿﺮﺁﻻﺗﯽ ﮐﻪ ﺩﺭ ﺧﻄﻮﻁ ﺁﺑﺮﺳﺎﻧﯽ و ﺷﺒﮑﻪﻫﺎی ﺁﺏ ﻣﺼﺮﻑ ﻣﯽﺷﻮﻧﺪ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺍﯾﻨﮑﻪ ﺩﺍﺭﺍی ﺍﻗﻄﺎﺭی ﺑﯿﺶ ﺍﺯ 75 ﻣﯿﻠﯽﻣﺘﺮ ﻣﯽﺑﺎﺷﻨﺪ، ﺍﺯ ﻧﻮﻉ ﻓﻠﻨﺠﯽ ﻫﺴﺘﻨﺪ. ﺑﻨﺎﺑﺮﺍﯾﻦ ﺑﺮﺍی ﻧﺼﺐ ﺁﻧﻬﺎ ﻻﺯﻡ ﺍﺳﺖ ﺍﺯ ﯾﮏ ﻗﻄﻌﻪ وﺍﺳﻂ و ﻣﻌﻤﻮﻻً ﻗﻄﻌﻪ ﯾﮏ ﺳﺮﺳﺎﺩﻩ ﯾﮏ ﺳﺮﻓﻠﻨﺞ ﺍﺳﺘﻔﺎﺩﻩ ﺷﻮﺩ. ﺳﺎﯾﺮ ﻋﻤﻠﯿﺎﺕ ﻋﯿﻨًﺎ ﻧﻈﯿﺮ ﻧﺼﺐ ﺷﯿﺮﺁﻻﺕ ﺩﺭ ﺳــﺎﯾﺮ ﺧﻄﻮﻁ ﺍﺯ ﺟﻤﻠﻪ ﺧﻄﻮﻁ ﺑﺎ ﻟﻮﻟﻪﻫﺎی ﺩﺍﮐﺘﯿﻞ ﯾﺎ ﭼﺪﻧﯽ ﺍﺳﺖ. ﭼﻨﺎﻧﭽﻪ ﺷﯿﺮﺁﻻﺕ ﺍﺯ ﺍﻧﻮﺍﻉ ﺩﯾﮕﺮ ﺍﺯ ﺟﻤﻠﻪ ﺭﺯوﻩﺍی ﺑﺎﺷﻨﺪ، ﺩﺭ ﺁﻥ ﺻﻮﺭﺕ ﻣﯽﺗﻮﺍﻥ ﺍﺯ ﯾﮏ ﻗﻄﻌﻪ ﺗﺒﺪﯾﻞ ﻣﺨﺼﻮﺹ ﮐﻪ ﺍﯾﻦ ﺍﺗﺼﺎﻟﯽ ﺭﺍ ﺑﻪ ﺍﺗﺼﺎﻟــﯽ ﻓﻠﻨﺠﯽ ﺗﺒﺪﯾﻞ ﻣﯽﮐﻨﺪ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻤﻮﺩ. ﺍﻧﻮﺍﻉ ﻣﺨﺘﻠﻒ ﺷﯿﺮﻫﺎﯾﯽ ﮐﻪ ﺩﺭ ﺳﺎﯾﺮ ﺧﻄﻮﻁ ﺁﺑﺮﺳﺎﻧﯽ ﯾـــﺎ ﺷﺒﮑﻪﻫﺎی ﺁﺏ ﻣﺼـــﺮﻑ ﻣﯽﺷﻮﺩ، ﺩﺭ ﺧﻄﻮﻁ ﺑﺎ ﻟﻮﻟﻪﻫﺎی ﺁﺯﺑﺴﺖ و ﺳﯿﻤﺎﻧﯽ ﻧﯿﺰ ﮐﺎﺭﺑﺮﺩ ﺩﺍﺭﻧﺪ.

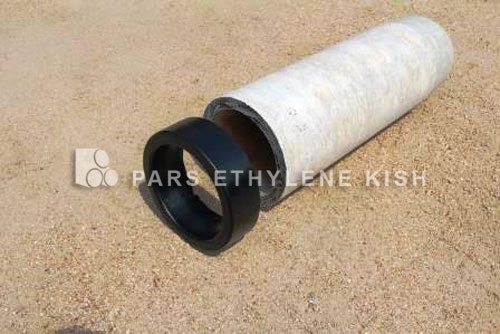

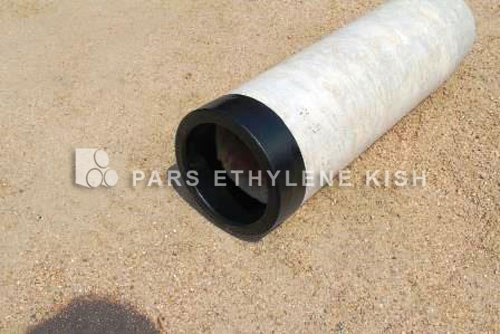

ﺩﺭ ﺷﮑﻞ 12-4-2 ﺍﺻﻮﻝ و ﻧﺤﻮﻩ و ﻣﺮﺍﺣﻞ ﻣﺨﺘﻠﻒ ﻧﺼﺐ ﻗﻄﻌﻪ ﯾﮏ ﺳﺮﺳﺎﺩﻩ ﯾﮏ ﺳﺮﻓﻠﻨﺞ ﺑﺮ ﺭوی ﻟﻮﻟﻪ آزبست ﻧﺸﺎﻥ ﺩﺍﺩﻩ ﺷﺪﻩ ﺍﺳﺖ.

ﺷﮑﻞ : 12-4-2 ﺍﺻﻮﻝ، ﻧﺤﻮﻩ و ﻣﺮﺍﺣﻞ ﻧﺼﺐ ﻗﻄﻌﻪ ﯾﮏ ﺳﺮﺳﺎﺩﻩ و ﯾﮏ ﺳﺮﻓﻠﻨﺞ ﺑﻪ ﺳﺮ ﺳﺎﺩﻩ ﻟﻮﻟﻪﻫﺎی ﺁﺯﺑﺴﺖ ﺳﯿﻤﺎﻥ

 15-4-2 ﭘﺸﺖﺑﻨﺪﻫﺎ، ﺗﮑﯿﻪﮔﺎﻩﻫﺎ، ﻣﻬﺎﺭیﻫﺎ و ﻟﻮﻟﻪﮔﺬﺍﺭی ﺩﺭ ﺷﯿﺐ

ﮐﻠﯿﻪ ﻣﺘﻌﻠﻘﺎﺕ (ﺳﻪ ﺭﺍﻩ، ﺯﺍﻧﻮ، ﺗﺒﺪﯾﻞ و ﻏﯿﺮﻩ) ﺍﺗﺼﺎﻟﯽﻫﺎ، ﻟﻮﻟﻪﻫﺎی ﺩﺭ ﻣﺴﯿﺮ ﻗﻮﺳﯽ و ﺳﺎﯾﺮ وﺳﺎﯾﻠﯽ ﮐﻪ ﺩﺭ ﺧﻄﻮﻁ ﺁﺑﺮﺳﺎﻧﯽ و ﺷﺒﮑﻪﻫﺎی ﺁﺏ ﻣﺼﺮﻑ ﻣﯽﺷﻮﻧﺪ، ﻏﺎﻟﺒًﺎ ﺗﺤﺖ ﺗﺄﺛﯿﺮ ﻧﯿﺮوﻫﺎی ﺣﺎﺻﻞ ﺍﺯ ﺟﺮﯾﺎﻥ ﺁﺏ ﺩﺭ ﺩﺍﺧﻞ ﺧﻂ لوله ﻗﺮﺍﺭ ﺩﺍﺭﻧﺪ. ﺩﺭ ﺍﺗﺼﺎﻟﯽﻫﺎی ﺍﺯ ﻧﻮﻉ ﻓﻠﻨﺞ، ﻧﯿﺮوﻫﺎی ﻣﺬﮐﻮﺭ ﻣﻤﮑﻦ ﺍﺳﺖ ﺍﺯ ﻃﺮﯾﻖ ﭘﯿﭻ و ﻣﻬﺮﻩﻫﺎی وﺻﻞ ﮐﻨﻨﺪﻩ ﺩﺭ ﻧﻘﻄﻪ ﺍﺗﺼﺎﻟﯽ ﺧﻨﺜﯽ ﺷﺪﻩ و ﺍﺗﺼﺎﻟﯽ ﺩﺭ ﺟﺎی ﺧﻮﺩ ﺑﺎﻗﯽ ﺑﻤﺎﻧﺪ، وﻟﯽ ﺩﺭ ﺳﺎﯾﺮ ﻣﻮﺍﺭﺩ ﻧﯿﺮوﻫﺎی وﺍﺭﺩ ﻣﯽﺗﻮﺍﻧﺪ ﺑﺎﻋﺚ ﺟﺎﺑﺠﺎﯾﯽ ﺍﺗﺼﺎﻟﯽ ﮔﺸﺘﻪ و ﺧﻂ ﺭﺍ ﺍﺯ ﺁﺏﺑﻨﺪی ﺧﺎﺭﺝ ﻧﻤﺎﯾﺪ. ﻫﻤﭽﻨﯿﻦ ﺗﺤﺖ ﺗﺄﺛﯿﺮ ﺑﺮﺧــﯽ ﺍﺯ ﻣﺆﻟﻔﻪ ﻧﯿﺮوﻫﺎی وﺍﺭﺩﻩ، ﺍﺗﺼﺎﻻﺕ ﻓﻠﻨﺠﯽ ﻧﯿﺰ ﻣﻤﮑﻦ ﺍﺳﺖ ﺍﺯ ﻣﺤﻞ ﺧﻮﺩ ﺟﺪﺍ ﺷﺪﻩ و ﻣﺸﮑﻼﺗﯽ ﺭﺍ ﺑﻪ وﺟﻮﺩ ﺁوﺭﺩ. ﺑــﺮﺍی ﺟﻠﻮﮔﯿﺮی ﺍﺯ ﺍﯾﻦ ﭘﺪﯾﺪﻩ، ﻻﺯﻡ ﺍﺳﺖ ﺣﺴﺐ ﻣﻮﺭﺩ ﺷﯿـــﺮﺁﻻﺕ، ﻣﺘﻌﻠﻘﺎﺕ و ﺳﺎﯾﺮ ﻣﻮﺍﺭﺩ ﺫﮐﺮ ﺷﺪﻩ ﭘﺸﺖ ﺑﻨﺪ، ﺗﮑﯿﻪﮔﺎﻩ و ﯾﺎ ﻣﻬﺎﺭیﻫﺎی ﻣﻨﺎﺳﺐ ﺍﺟﺮﺍ ﺷﻮﺩ.

ﭘﯿﻤﺎﻧﮑﺎﺭ ﻣﻮﻇﻒ ﺍﺳﺖ ﺩﺭ ﻧﻘﺎﻃﯽ ﮐﻪ ﺩﺭ ﻧﻘﺸﻪﻫﺎی ﺍﺟﺮﺍﯾﯽ ﻣﺸﺨﺺ ﺷﺪﻩ و ﯾﺎ ﺗﻮﺳﻂ ﻣﻬﻨﺪﺱ ﻣﺸﺎوﺭ ﺍﺑﻼﻍ ﻣﯽﺷﻮﺩ، ﭘﺸﺖ ﺑﻨﺪ ﺭﺍ ﻃﺒﻖ ﻣﺸﺨﺼﺎﺕ و ﻗﺒﻞ ﺍﺯ ﺁﺯﻣﺎﯾﺶ ﻫﯿﺪﺭوﻟﯿﮑﯽ ﺧﻂ ﻟﻮﻟﻪ ﺍﺟﺮﺍ ﻧﻤﺎﯾﺪ.
ﻫﻨﮕﺎﻣﯽﮐﻪ ﺧﻂ ﻟﻮﻟﻪ ﺩﺭ ﻣﺴﯿﺮﻫﺎی ﺑــــﺎ ﺷﯿﺐ ﺗﻨﺪ ﻗﺮﺍﺭ ﻣﯽﮔﯿﺮﻧﺪ، ﻻﺯﻡ ﺍﺳﺖ ﻣﻬﺎﺭیﻫﺎی ﻗﺎﺋﻢ ﺑﻪ ﻣﻨﻈﻮﺭ ﺟﻠﻮﮔﯿﺮی ﺍﺯ ﻟﻐﺰﺵ ﺳﺎﺧﺘﻪ و ﺍﺟﺮﺍ ﺷﻮﺩ. ﺩﺭ ﺍﯾﻦ ﺧﺼﻮﺹ ﺗﻮﺿﯿﺤﺎﺕ ﻻﺯﻡ ﺩﺭ ﻓﺼﻞ ﻧﮑﺎﺕ ﻣﺸﺘﺮک ﻟﻮﻟﻪﮔﺬﺍﺭی ﺩﺍﺩﻩ ﺷﺪﻩ ﺍﺳﺖ.
